Dissipateurs thermiques sur mesure
Les dissipateurs thermiques dissipent la chaleur des composants et assemblages électroniques
Les dissipateurs thermiques sur mesure sont des pièces métalliques avec des surfaces de contact les plus grandes possibles. Le but étant de dissiper la chaleur par effet de convection, rayonnement et conduction.
Le transfert thermique peut-être augmenté par l’ajout de ventilateurs montés sur le dissipateur, d’interfaces thermiques entre le dissipateur et les composants, etc.
Les profils utilisés pour les dissipateurs peuvent être standards (voir le catalogue) ou sur-mesure. Dans tous les cas des reprises d’usinage sont possibles ainsi que des traitements de surfaces spécifiques.
Dissipateurs Thermiques sur mesure, Points clés :
- Matériaux courants cuivre ou aluminium
- Extrusion de profils standards ou sur-mesure ou forgeage
- Usinage CNC pour les prototypes
- Traitement de surface à la demande (Surtec 650, Anodisation)
- Réalisation sur plan
Large catalogue de profils standards disponibles et sur-mesure possible (dimensions, matières, assemblages, etc).
Prototypes et échantillons sur demande.

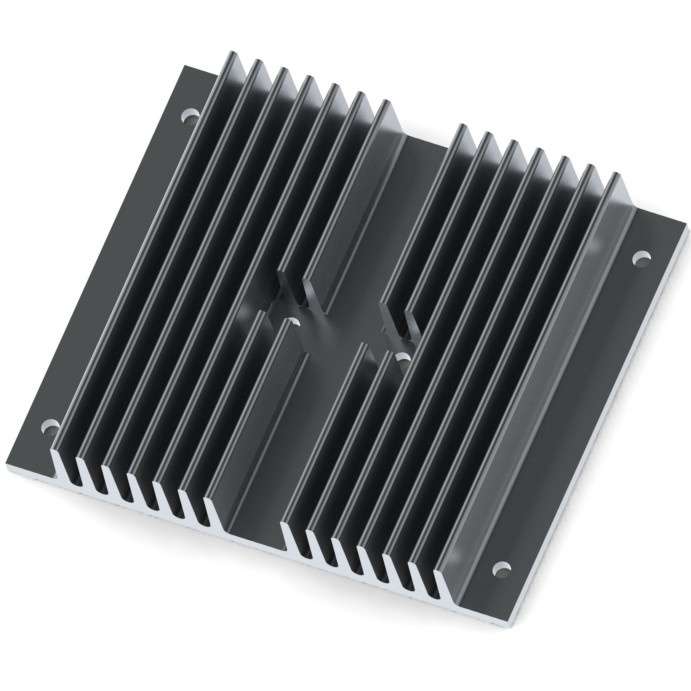

Description des dissipateurs thermiques sur-mesure
Les dissipateurs thermiques sur-mesure sont des pièces mécaniques, de profils standards ou spécifiques utilisés pour la dissipation thermique de composants électroniques de toutes tailles (PCB, CPU, GPU)
Ils évacuent la chaleur par conduction, rayonnement et convection.
A propos des dissipateurs :
Utiliser un profil d’extrusion standard pour votre dissipateur thermique sur-mesure est une bonne alternative entre le sur-mesure et le dissipateur sur étagère. Le dissipateur est extrudé par le profil. Nous reprenons ensuite la pièce à l’usinage pour l’adapter au plan, ajouter les perçages, découper le surplus, etc. Une fois le dissipateur usiné, nous pouvons ajouter un traitement de surface par bain (Surtec 650 ou anodisation).
Gardez à l’esprit que le traitement de surface Surtec 650 protège le dissipateur tout en conservant la conductivité électrique. Le traitement par anodisation est un isolant électrique.

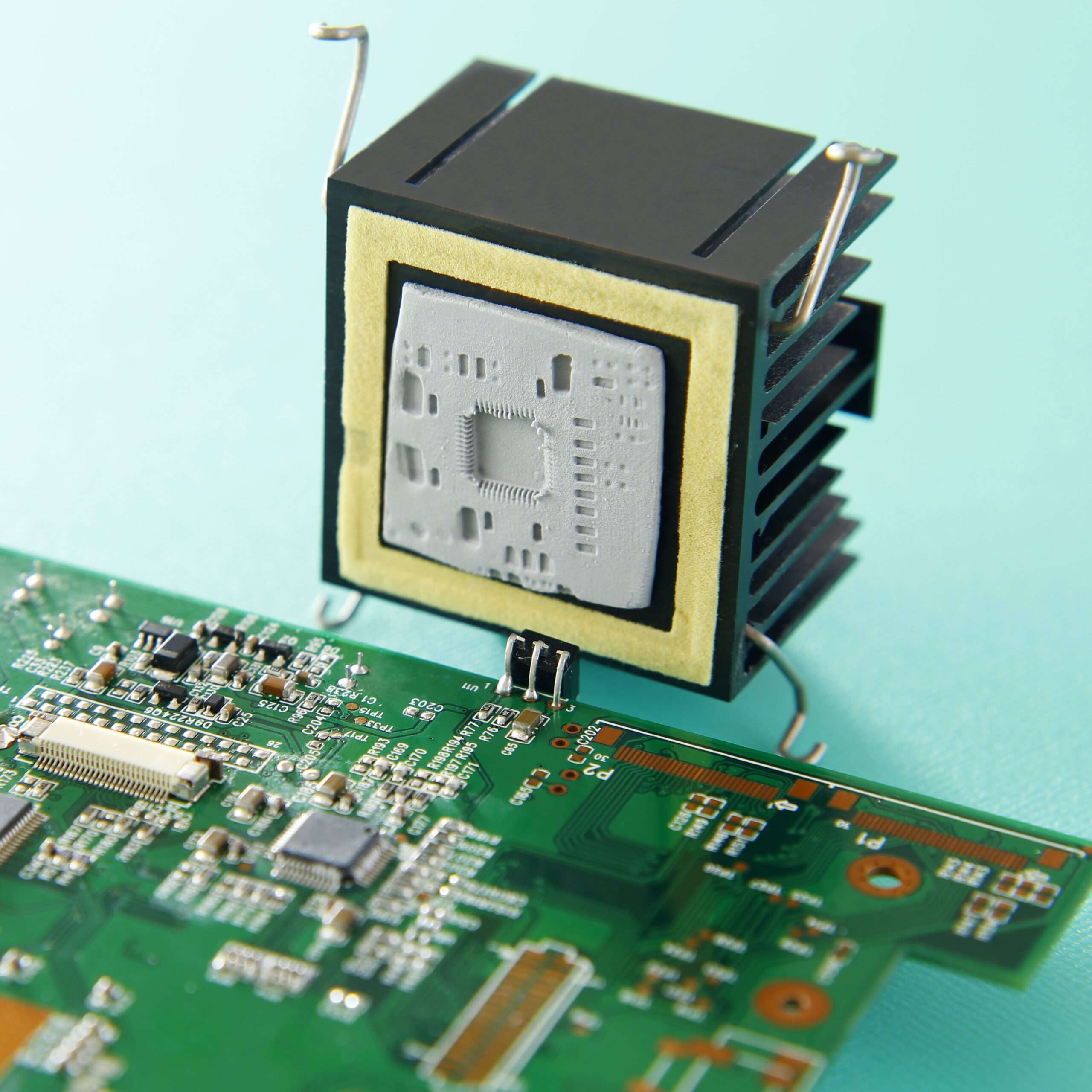

Nous pouvons livrer vos dissipateurs bruts ou assemblés avec une l’interface thermique adéquate. Nous pouvons également livrer ces interfaces thermiques à part. Utiliser une interface thermique permet d’assurer un contact mécanique complet entre le dissipateur et le composant (en éliminant l’air, qui est un isolant thermique). Pour plus d’informations vous pouvez consulter notre article sur le choix du matériau d’interfaçage thermique.
Si vous ne trouvez pas le profil correspondant pour votre application, nous sommes en mesure de réaliser un outillage sur plan. Nous vous accompagnons également sur la simulation thermique de votre équipement et la définition du profil de dissipateur adéquat.
Compelma fournit les dissipateurs thermiques sur-mesure du prototypage à la série.
Pour toutes informations ou conseils, notre équipe est disponible pour répondre à vos questions
Catalogue de Profils Standards pour Dissipateurs Thermiques Sur-Mesure
Reprises d’usinage et traitement de surface sur demande
Heatsink – Profile AD
Largeur : 14 mm
Hauteur : 10 mm
Nb d’ailettes : 4
Rth (°C/W) : 54,2
Pour une longueur : 50 mm
Heatsink – Profile AE
Largeur : 21,45 mm
Hauteur : 19 mm
Nb d’ailettes : 4
Rth (°C/W) : 28,7
Pour une longueur : 50 mm
Heatsink – Profile AT
Largeur : 25 mm
Hauteur : 19 mm
Nb d’ailettes : 4
Rth (°C/W) : 28,7
Pour une longueur : 50 mm
Heatsink – Profile AO
Largeur : 30 mm
Hauteur : 22,3 mm
Nb d’ailettes : 10
Rth (°C/W) : 11,8
Pour une longueur : 50 mm
Heatsink – Profile AR
Largeur : 35 mm
Hauteur : 14 mm
Nb d’ailettes : 11
Rth (°C/W) : 14,9
Pour une longueur : 50 mm
Heatsink – Profile BF
5argeur : 40 mm
Hauteur : 19 mm
Nb d’ailettes : 12
Rth (°C/W) : 12,7
Pour une longueur : 50 mm
Heatsink – Profile BE
Largeur : 40 mm
Hauteur : 7 mm
Nb d’ailettes : 10
Rth (°C/W) : 32,2
Pour une longueur : 50 mm
Heatsink – Profile BG
Largeur : 40 mm
Hauteur : 25 mm
Nb d’ailettes : 11
Rth (°C/W) : 8,5
Pour une longueur : 50 mm
Heatsink – Profile BR
Largeur : 45 mm
Hauteur : 20,8 mm
Nb d’ailettes : 12
Rth (°C/W) : 9,3
Pour une longueur : 50 mm
Heatsink – Profile BX
Largeur : 50 mm
Hauteur : 46 mm
Nb d’ailettes : 11
Rth (°C/W) : 4,7
Pour une longueur : 50 mm
Heatsink – Profile BY
Largeur : 50 mm
Hauteur : 7 mm
Nb d’ailettes : 9
Rth (°C/W) : 17
Pour une longueur : 50 mm
Heatsink – Profile CJ
Largeur : 50 mm
Hauteur : 10 mm
Nb d’ailettes : 11
Rth (°C/W) : 16,8
Pour une longueur : 50 mm
Heatsink – Profile CI
Largeur : 54,1 mm
Hauteur : 10 mm
Nb d’ailettes : 13
Rth (°C/W) : 16,8
Pour une longueur : 50 mm
Heatsink – Profile DB
Largeur : 60 mm
Hauteur : 8 mm
Nb d’ailettes : 18
Rth (°C/W) : 17,8
Pour une longueur : 50 mm
Heatsink – Profile DQ
Largeur : 64,5 mm
Hauteur : 9,5 mm
Nb d’ailettes : 9
Rth (°C/W) : 22
Pour une longueur : 50 mm
Heatsink – Profile EA
Largeur : 70 mm
Hauteur : 10 mm
Nb d’ailettes : 16
Rth (°C/W) : 13,6
Pour une longueur : 50 mm
Heatsink – Profile EO
Largeur : 75 mm
Hauteur : 60,7 mm
Nb d’ailettes : 13
Rth (°C/W) : 3,1
Pour une longueur : 50 mm
Heatsink – Profile EP
Largeur : 75 mm
Hauteur : 14 mm
Nb d’ailettes : 15
Rth (°C/W) : 10,5
Pour une longueur : 50 mm
Heatsink – Profile EY
Largeur : 80 mm
Hauteur : 15 mm
Nb d’ailettes : 13
Rth (°C/W) : 11,3
Pour une longueur : 50 mm
Heatsink – Profile FU
Largeur : 85mm
Hauteur : 10,13 mm
Nb d’ailettes : 20
Rth (°C/W) : 10,9
Pour une longueur : 50 mm
Heatsink – Profile GS
Largeur : 100 mm
Hauteur : 10 mm
Nb d’ailettes : 24
Rth (°C/W) : 9,6
Pour une longueur : 50 mm
Heatsink – Profile GU
Largeur : 100 mm
Hauteur : 26 mm
Nb d’ailettes : 31
Rth (°C/W) : 3,1
Pour une longueur : 50 mm
Heatsink – Profile HK
Largeur : 105 mm
Hauteur : 13,1 mm
Nb d’ailettes : 28
Rth (°C/W) : 8,6
Pour une longueur : 50 mm
Heatsink – Profile HT
Largeur : 110mm
Hauteur : 5,9 mm
Nb d’ailettes : 36
Rth (°C/W) : 13,5
Pour une longueur : 50 mm
Heatsink – Profile HV
Largeur : 114 mm
Hauteur : 33 mm
Nb d’ailettes : 15
Rth (°C/W) : 4,8
Pour une longueur : 50 mm
Heatsink – Profile IG
Largeur : 115,87 mm
Hauteur : 19,05 mm
Nb d’ailettes : 19
Rth (°C/W) : 6,1
Pour une longueur : 50 mm
Heatsink – Profile IK
Largeur : 120 mm
Hauteur : 62 mm
Nb d’ailettes : 28
Rth (°C/W) : 1,5
Pour une longueur : 50 mm
Heatsink – Profile IS
Largeur : 125 mm
Hauteur : 42 mm
Nb d’ailettes : 29
Rth (°C/W) : 13,5
Pour une longueur : 50 mm
Heatsink – Profile IT
Largeur : 125 mm
Hauteur : 42 mm
Nb d’ailettes : 29
Rth (°C/W) : 2
Pour une longueur : 50 mm
Heatsink – Profile ID
Largeur : 130 mm
Hauteur : 25 mm
Nb d’ailettes : 19
Rth (°C/W) : 4,8
Pour une longueur : 50 mm
Heatsink – Profile IU
Largeur : 130 mm
Hauteur : 20 mm
Nb d’ailettes : 18
Rth (°C/W) : 6,1
Pour une longueur : 50 mm
Heatsink – Profile JA
Largeur : 134 mm
Hauteur : 29,2 mm
Nb d’ailettes : 10
Rth (°C/W) : 6,7
Pour une longueur : 50 mm
Heatsink – Profile JD
Largeur : 142,8 mm
Hauteur : 10 mm
Nb d’ailettes : 14
Rth (°C/W) : 12,8
Pour une longueur : 50 mm
Heatsink – Profile JF
Largeur : 144,4 mm
Hauteur : 16,5 mm
Nb d’ailettes : 12
Rth (°C/W) : 9,7
Pour une longueur : 50 mm
Heatsink – Profile JK
Largeur : 150 mm
Hauteur : 5,9 mm
Nb d’ailettes : 50
Rth (°C/W) : 9,8
Pour une longueur : 50 mm
Heatsink – Profile JM
Largeur : 150 mm
Hauteur : 25 mm
Nb d’ailettes : 24
Rth (°C/W) : 3,9
Pour une longueur : 50 mm
Heatsink – Profile JT
Largeur : 160 mm
Hauteur : 19 mm
Nb d’ailettes : 14
Rth (°C/W) : 7,1
Pour une longueur : 50 mm
Heatsink – Profile KJ
Largeur : 171 mm
Hauteur : 15,5 mm
Nb d’ailettes : 36
Rth (°C/W) : 4,4
Pour une longueur : 50 mm
Heatsink – Profile KP
Largeur : 180 mm
Hauteur : 90,1 mm
Nb d’ailettes : 18
Rth (°C/W) : 1,5
Pour une longueur : 50 mm
Heatsink – Profile KS
Largeur : 186,44 mm
Hauteur : 22,73 mm
Nb d’ailettes : 25
Rth (°C/W) : 4
Pour une longueur : 50 mm
Heatsink – Profile KT
Largeur : 190,5 mm
Hauteur : 26,9 mm
Nb d’ailettes : 62
Rth (°C/W) : 1,4
Pour une longueur : 50 mm
Heatsink – Profile KZ
Largeur : 200 mm
Hauteur : 15 mm
Nb d’ailettes : 43
Rth (°C/W) : 3,7
Pour une longueur : 50 mm
Heatsink – Profile LD
Largeur : 200 mm
Hauteur : 73,4 mm
Nb d’ailettes : 13
Rth (°C/W) : 2,3
Pour une longueur : 50 mm
Heatsink – Profile LE
Largeur : 200 mm
Hauteur : 83,5 mm
Nb d’ailettes : 41
Rth (°C/W) : 0,8
Pour une longueur : 50 mm
Heatsink – Profile LB
Largeur : 200 mm
Hauteur : 45 mm
Nb d’ailettes : 30
Rth (°C/W) : 2,4
Pour une longueur : 50 mm
Heatsink – Profile LI
Largeur : 219 mm
Hauteur : 15,5 mm
Nb d’ailettes : 20
Rth (°C/W) : 6,2
Pour une longueur : 50 mm
Heatsink – Profile LT
Largeur : 250 mm
Hauteur : 28 mm
Nb d’ailettes : 28
Rth (°C/W) : 2,9
Pour une longueur : 50 mm
Heatsink – Profile LU
Largeur : 250 mm
Hauteur : 84 mm
Nb d’ailettes : 20
Rth (°C/W) : 1,4
Pour une longueur : 50 mm
Heatsink – Profile LV
Largeur : 250 mm
Hauteur : 60,5 mm
Nb d’ailettes : 56
Rth (°C/W) : 0,8
Pour une longueur : 50 mm
Heatsink – Profile MB
Largeur : 270 mm
Hauteur : 74,5 mm
Nb d’ailettes : 32
Rth (°C/W) : 1
Pour une longueur : 50 mm
Heatsink – Profile MC
Largeur : 270 mm
Hauteur : 131,5 mm
Nb d’ailettes : 20
Rth (°C/W) : 0,9
Pour une longueur : 50 mm
Heatsink – Profile LX
Largeur : 300 mm
Hauteur : 41,5 mm
Nb d’ailettes : 32
Rth (°C/W) : 1,8
Pour une longueur : 50 mm
Heatsink – Profile MG
Largeur : 300 mm
Hauteur : 84,2 mm
Nb d’ailettes : 23
Rth (°C/W) : 1,2
Pour une longueur : 50 mm
Heatsink – Profile MJ
Largeur : 360 mm
Hauteur : 90,5 mm
Nb d’ailettes : 48
Rth (°C/W) : 0,6
Pour une longueur : 50 mm
