Joints EMI/CEM en silicone conducteur
Les joints EMI en silicone conducteur et standard assurent l’étanchéité aux ondes (EM et RF) et aux fluides (IP)
Les joints EMI/CEM en silicone conducteur (chargé en particules conductrices) permettent le blindage CEM/EMI et la résistance à l’environnement extérieur (étanchéité IP) avec un même profil.
Ces joints EMI en silicone sont extrudés en longueur (profils standards ou sur mesure). Puis livrés en bobine ou raboutés à longueur. Ils peuvent aussi être moulés ou découpés à façon (pour des joints plats, type blindage de connecteurs).
Ces joints EMI peuvent-être en silicone pur (60 Shore A) ou en bi-matières (dureté 40 Shore A).
Nous vous accompagnons sur le type de charge et de profil de joint EMI suivant les spécifications à atteindre et les contraintes environnementales.
Joints EMI et IP en silicone conducteur, Points clés :
- Tenue mécanique et conductivité garanties dans le temps (par la stabilité du silicone)
- Profils standards et sur mesure pour l’extrusion

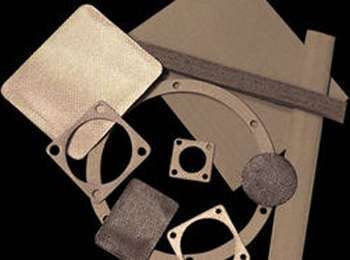

- Découpe de feuilles de silicone pour les joints plats
- Fluoro-silicone disponible pour une meilleure resistance aux solvant et hydrocarbures
- Plusieurs types de charges (Ni/C, Ag/Al, Cu/Ag)
Large catalogue de joints EMI standards disponibles et sur-mesure possible (dimensions, épaisseur, matières, surmoulage, etc).
Accompagnement sur le dimensionnement des joints EMI et sur l’intégration (type de profil, gorge, serrage, etc.)
Prototypes et échantillons de joints EMI silicone sur demande.
Joint EMI/CEM en silicone chargé pur
Les joints de blindage CEM/EMI en silicone chargé, sont extrudés par un profil standard ou spécifique, ou découpés dans une feuille de silicone conducteur.
La matière silicone est mélangée à des particules métalliques (donc conductrices) pour assurer une conductivité électrique dans toute la matière. Les particules utilisées sont du nickel et du graphite ou de l’argent et de l’aluminium.
Ce silicone conducteur est ensuite extrudé ou moulé pour fabriquer des joints de blindage électromagnétique (EM) et radiofréquence (RF).
L’extrusion peut aussi se faire simultanément avec deux silicones. Un silicone chargé (conducteur) et un silicone neutre. Nous obtenons ainsi des joints bi-matière avec un comportement mécanique plus intéressant qu’un silicone chargé pur (meilleure souplesse et donc meilleur niveau d’étanchéité IP).
En savoir plus sur les joints EMI/CEM et les silicones conducteurs utilisés
Ces joints de blindage CEM/EMI assurent une étanchéité excellente étanchéité électromagnétique et aux fluides (jusqu’à IP68 voir IP69)
De par leur résistance élevée, ces joints chargés sont utilisés largement sur des projets militaires, télécoms, médicaux ou nucléaires.
Les joints en silicone pour la CEM et/ou IP peuvent être fabriqués par extrusion suivant un profil standard ou custom. Les joints de blindage en silicone CEM et/ou IP extrudés peuvent-être livrés au mètre linéaire ou fournis raboutés à longueur.
Comment choisir un joint de blindage CEM ? Consultez notre article sur les joints de blindage CEM/EMI.
Types de silicones chargés utilisés pour la fabrication des joints de blindage CEM/EMI :
Silicone chargé de particules de graphite (carbone) et nickel (Ni/C)
Silicone chargé de particules de particules d’argent (Ag) et d’aluminium (Al)
Silicone chargé de particules de graphite (carbone) et nickel (Ni/C) Vs particules d’argent et d’aluminium :
Couleur :
- Ni/C : Gris foncé
- Ag/Al : Gris clair
Résistivité volumique :
- Ni/C : 0.1 Ω*cm
- Ag/Al :＜0.008 Ω*cm
Densité :
- Ni/C : De 2.0 à 2.3 g/cm³ ±0.1
- Ag/Al : 2.1 g/cm³ ±0.05
Dureté :
- Ni/C : 55 à 75 Shore A ±5
- Ag/Al : 65 à 78 Shore A ±5
Résistance à la traction :
- Ni/C : 1.4 à 2 MPa
- Ag/Al : 1.5 à 2MPa
Allongement à la rupture :
- Ni/C : 60 (fluorosilicone) à 100%
- Ag/Al : 30 (fluorosilicone) à 50%
Résistance au déchirement :
- Ni/C : 4.0 à 6.2 kN/m
- Ag/Al : 5.3 kN/m
Compression rémanente :
- Ni/C : 25 à 30%
- Ag/Al : 30%
Plage de température :
- Ni/C : -45°C à +150°C
- Ag/Al : -55 à 160°C
Niveau de blindage CEM/EMI (entre 100MHz et 18GHz) :
- Ni/C : 95dB à 115dB
- Ag/Al : 100dB à 115dB
Niveau de tenue au feu (certification UL94) :
- Ni/C : HB à V-0
- Ag/Al : HB à V-0
Certification Reach et RoHS :
- Ni/C : Conforme
- Ag/Al : Conforme
Un projet, une demande ?
Catalogue des joints de blindage CEM/EMI en silicone chargé (Ni/C ou Ag/Al)
Profils de joints EMI/CEM en silicone chargé (Ni/C ou Ag/Al) extrudés ou moulés
Le catalogue ci-dessous liste les principaux profils existants.
Vous ne trouvez pas le profil de joint de blindage CEM en silicone pour votre application ? Contactez-nous
Joints EMI en silicone chargé extrudé : Type O creux
Références/Dimensions
| Dimensions | ID (mm) | OD (mm) |
| CEHOS-2 | 0,52 | 1,02 |
| CEHOS-1 | 0,33 | 1,02 |
| CEHOS-3 | 0,60 | 1,20 |
| CEHOS-5 | 0,76 | 1,35 |
| CEHOS-4 | 0,51 | 1,35 |
| CEHOS-6 | 0,60 | 1,45 |
| CEHOS-7 | 0,60 | 1,50 |
| CEHOS-10 | 0,89 | 1,57 |
| CEHOS-9 | 0,76 | 1,57 |
| CEHOS-8 | 0,60 | 1,60 |
| CEHOS-11 | 0,76 | 1,78 |
| CEHOS-12 | 0,80 | 1,90 |
| CEHOS-13 | 1,50 | 2,00 |
| CEHOS-14 | 0,76 | 2,03 |
| CEHOS-15 | 1,02 | 2,03 |
| CEHOS-16 | 0,51 | 2,03 |
| CEHOS-17 | 1,02 | 2,09 |
| CEHOS-18 | 1,02 | 2,15 |
| CEHOS-19 | 1,02 | 2,20 |
| CEHOS-20 | 1,30 | 2,30 |
| CEHOS-21 | 1,27 | 2,35 |
| CEHOS-22 | 1,02 | 2,36 |
| CEHOS-23 | 1,50 | 2,50 |
| CEHOS-24 | 1,78 | 2,54 |
| CEHOS-25 | 1,40 | 2,62 |
| CEHOS-54 | 1,52 | 2,62 |
| CEHOS-26 | 1,62 | 2,68 |
| CEHOS-55 | 1,62 | 2,68 |
| CEHOS-27 | 1,00 | 2,80 |
| CEHOS-56 | 1,02 | 2,84 |
| CEHOS-28 | 2,10 | 2,90 |
| CEHOS-29 | 2,00 | 3,00 |
| CEHOS-30 | 1,50 | 3,00 |
| CEHOS-31 | 1,00 | 3,15 |
| CEHOS-32 | 1,14 | 3,18 |
| CEHOS-34 | 2,10 | 3,20 |
| CEHOS-33 | 1,14 | 3,20 |
| CEHOS-35 | 1,14 | 3,40 |
| CEHOS-36 | 1,80 | 3,55 |
| CEHOS-37 | 2,30 | 3,70 |
| CEHOS-38 | 2,00 | 4,00 |
| CEHOS-39 | 2,50 | 4,00 |
| CEHOS-40 | 2,50 | 4,48 |
| CEHOS-41 | 2,03 | 4,83 |
| CEHOS-42 | 2,36 | 5,33 |
| CEHOS-43 | 3,00 | 5,80 |
| CEHOS-44 | 1,90 | 6,00 |
| CEHOS-45 | 4,00 | 6,00 |
| CEHOS-46 | 3,00 | 6,45 |
| CEHOS-47 | 5,20 | 6,91 |
| CEHOS-48 | 4,00 | 7,00 |
| CEHOS-49 | 4,50 | 7,80 |
| CEHOS-50 | 2,92 | 7,92 |
| CEHOS-51 | 5,40 | 8,00 |
| CEHOS-52 | 6,00 | 10,00 |
| CEHOS-53 | 10,00 | 12,50 |
Extrusion sur mesure à la demande.
Profils possibles :
Diam. Ext. entre Ø0.8 et 13mm
Diam. Int. ≥ Ø0.33mm
Epaisseur ≥ 0.3mm
Joints EMI en silicone chargé moulé : Type O ring
Références/Dimensions
| Dimensions | ID (mm) | CS (mm) |
| CMOR-1 | 1,25 | 0,40 |
| CMOR-2 | 2,75 | 0,75 |
| CMOR-3 | 2,80 | 0,80 |
| CMOR-4 | 3,5 | 1 |
| CMOR-5 | 4 | 1 |
| CMOR-6 | 4,40 | 1 |
| CMOR-7 | 6 | 1,5 |
| CMOR-8 | 6 | 1 |
| CMOR-9 | 6,5 | 1,8 |
| CMOR-10 | 8 | 1 |
| CMOR-12 | 9 | 1,3 |
| CMOR-11 | 9 | 1,5 |
| CMOR-15 | 10 | 1,2 |
| CMOR-17 | 10 | 1,8 |
| CMOR-14 | 10 | 1,5 |
| CMOR-18 | 10 | 1,3 |
| CMOR-16 | 10 | 1,6 |
| CMOR-19 | 10 | 1 |
| CMOR-13 | 10 | 1 |
| CMOR-20 | 11,8 | 1,8 |
| CMOR-24 | 14 | 1,2 |
| CMOR-22 | 14 | 1,2 |
| CMOR-21 | 14 | 1,8 |
| CMOR-23 | 14 | 1,5 |
| CMOR-25 | 15,49 | 1,78 |
| CMOR-26 | 15,50 | 2 |
| CMOR-28 | 16 | 2,65 |
| CMOR-27 | 16 | 1 |
| CMOR-29 | 16,8 | 2 |
| CMOR-30 | 17,5 | 1,8 |
| CMOR-32 | 18 | 1 |
| CMOR-33 | 18 | 2,65 |
| CMOR-31 | 18 | 1,8 |
| CMOR-34 | 18 | 2,65 |
| CMOR-35 | 18,54 | 1,78 |
| CMOR-36 | 22,40 | 2,65 |
| CMOR-37 | 23 | 2 |
| CMOR-38 | 24,80 | 2 |
| CMOR-39 | 25 | 2,65 |
| CMOR-40 | 25,12 | 2 |
| CMOR-41 | 25,50 | 2,65 |
| CMOR-42 | 26 | 2,65 |
| CMOR-43 | 28 | 4,50 |
| CMOR-44 | 31,50 | 2 |
| CMOR-45 | 31,80 | 2,65 |
| CMOR-46 | 32 | 2,65 |
| CMOR-47 | 36,50 | 2,65 |
| CMOR-48 | 45 | 4 |
| CMOR-49 | 54,05 | 4,80 |
Fabrication sur mesure à la demande.
Joints EMI en silicone chargé extrudé : Type O plein
Références/Dimensions
| Référence | ID (mm) |
| CESOS-1 | 0,60 |
| CESOS-2 | 0,80 |
| CESOS-3 | 0,90 |
| CESOS-4 | 1 |
| CESOS-5 | 1,1 |
| CESOS-6 | 1,2 |
| CESOS-7 | 1,28 |
| CESOS-8 | 1,35 |
| CESOS-9 | 1,43 |
| CESOS-10 | 1,53 |
| CESOS-11 | 1,57 |
| CESOS-12 | 1,59 |
| CESOS-13 | 1,67 |
| CESOS-14 | 1,72 |
| CESOS-15 | 1,78 |
| CESOS-16 | 1,80 |
| CESOS-17 | 1,84 |
| CESOS-18 | 2,03 |
| CESOS-19 | 2,1 |
| CESOS-20 | 2,20 |
| CESOS-21 | 2,30 |
| CESOS-22 | 2,36 |
| CESOS-29 | 2,40 |
| CESOS-30 | 2,58 |
| CESOS-31 | 2,62 |
| CESOS-32 | 2,84 |
| CESOS-33 | 2,90 |
| CESOS-34 | 3,00 |
| CESOS-35 | 3,12 |
| CESOS-36 | 3,18 |
| CESOS-37 | 3,53 |
| CESOS-38 | 3,81 |
| CESOS-39 | 4,00 |
| CESOS-40 | 4,12 |
| CESOS-41 | 4,25 |
| CESOS-42 | 4,80 |
| CESOS-43 | 5,00 |
| CESOS-44 | 5,40 |
| CESOS-45 | 5,49 |
| CESOS-46 | 5,68 |
| CESOS-47 | 5,85 |
| CESOS-48 | 5,98 |
| CESOS-49 | 6,00 |
| CESOS-50 | 6,40 |
| CESOS-23 | 6,60 |
| CESOS-24 | 6,80 |
| CESOS-52 | 7,00 |
| CESOS-25 | 7,80 |
| CESOS-53 | 7,92 |
| CESOS-26 | 8,00 |
| CESOS-54 | 8,26 |
| CESOS-27 | 10,00 |
| CESOS-55 | 12,80 |
| CESOS-28 | 13,20 |
| CESOS-51 | 15,00 |
Extrusion sur mesure à la demande.
Profils possibles entre Ø0.6-13mm
Joints EMI en silicone chargé extrudé : Type Rectangulaire Plein
Références/Dimensions
| Dimensions | A (mm) | B (mm) |
| CERS-1 | 1,49 | 1,48 |
| CERS-2 | 1.60 | 1.07 |
| CERS-5 | 2.00 | 1.30 |
| CERS-4 | 2.00 | 2.00 |
| CERS-3 | 2.00 | 0.50 |
| CERS-6 | 2.41 | 1.57 |
| CERS-7 | 2.50 | 1.90 |
| CERS-8 | 2.92 | 0.98 |
| CERS-9 | 3.00 | 1.00 |
| CERS-10 | 3.00 | 2.50 |
| CERS-11 | 3.00 | 2.00 |
| CERS-12 | 3.00 | 0.70 |
| CERS-13 | 3.05 | 1.91 |
| CERS-14 | 3.10 | 2.00 |
| CERS-15 | 3.18 | 2.36 |
| CERS-18 | 3.18 | 2.40 |
| CERS-16 | 3.18 | 1.57 |
| CERS-17 | 3.18 | 1.02 |
| CERS-19 | 3.24 | 1.03 |
| CERS-20 | 3.70 | 1.40 |
| CERS-32 | 3.70 | 1.40 |
| CERS-22 | 4.00 | 1.60 |
| CERS-21 | 4.00 | 1.00 |
| CERS-33 | 4.00 | 1.60 |
| CERS-34 | 4.00 | 1.00 |
| CERS-35 | 4.00 | 2.00 |
| CERS-23 | 4.25 | 2.15 |
| CERS-34 | 4.50 | 1.00 |
| CERS-36 | 4.50 | 1.00 |
| CERS-35 | 4.80 | 3.20 |
| CERS-37 | 4.80 | 3.20 |
| CERS-26 | 5.00 | 0.80 |
| CERS-27 | 5.00 | 2.75 |
| CERS-39 | 5.00 | 0.80 |
| CERS-38 | 5.00 | 2.75 |
| CERS-28 | 5.20 | 3.50 |
| CERS-40 | 5.20 | 3.50 |
| CERS-29 | 5.35 | 1.57 |
| CERS-41 | 5.35 | 1.57 |
| CERS-30 | 6.00 | 1.00 |
| CERS-42 | 6.00 | 1.00 |
| CERS-43 | 6.35 | 0.81 |
| CERS-44 | 6.35 | 1.57 |
| CERS-31 | 6.35 | 0.51 |
| CERS-45 | 6.35 | 4.78 |
| CERS-46 | 6,35 | 1,00 |
| CERS-47 | 8,00 | 1,75 |
| CERS-48 | 9,00 | 1,75 |
| CERS-49 | 9,10 | 1,75 |
| CERS-50 | 10,25 | 0,77 |
| CERS-51 | 13,00 | 1,08 |
| CERS-52 | 15,00 | 1,00 |
| CERS-53 | 15,75 | 3,18 |
| CERS-54 | 20,00 | 1,50 |
| CERS-55 | 26,00 | 1,57 |
| CERS-56 | 26,10 | 1,57 |
| CERS-57 | 26,40 | 1,57 |
| CERS-58 | 29,70 | 1,57 |
| CERS-60 | 30,00 | 3,00 |
| CERS-59 | 30,00 | 1,57 |
| CERS-61 | 40,00 | 3,00 |
Profils possibles :
Largeur ≥0.8mm
Hauteur ≥0.4mm
Joints EMI en silicone chargé extrudé : Type D creux
Références/Dimensions
| Référence | A (mm) | B (mm) | C (mm) | D (mm) |
| CEHDS-1 | 1,45 | 0,88 | 0,40 | 0,73 |
| CEHDS-2 | 2 | 1,00 | 0,50 | 1,00 |
| CEHDS-3 | 2 | 1,30 | 0,50 | 1,00 |
| CEHDS-4 | 2,77 | 3,17 | 0,60 | 1,39 |
| CEHDS-5 | 3 | 2,46 | 0,70 | 1,50 |
| CEHDS-6 | 3,18 | 2,38 | 0,80 | 1,59 |
| CEHDS-7 | 3,92 | 1,96 | 1,00 | 1,96 |
| CEHDS-8 | 4,18 | 2,39 | 1,20 | 2,39 |
| CEHDS-9 | 5,26 | 2,12 | 1,27 | 2,63 |
| CEHDS-10 | 5,26 | 2,12 | 1,57 | 2,63 |
| CEHDS-11 | 5,94 | 3,39 | 1,10 | 2,97 |
| CEHDS-12 | 6,35 | 3,18 | 0,50 | 3,18 |
| CEHDS-13 | 6,35 | 3,18 | 1,57 | 3,18 |
| CEHDS-15 | 7,92 | 3,96 | 1,27 | 3,96 |
| CEHDS-14 | 7,92 | 3,96 | 1,57 | 3,96 |
| CEHDS-16 | 8 | 5,00 | 1,00 | 4,00 |
| CEHDS-17 | 9,5 | 1,65 | 1,30 | 4,75 |
| CEHDS-18 | 10 | 8,00 | 2,00 | 5,00 |
| CEHDS-20 | 10,6 | 5,40 | 1,00 | 5,30 |
| CEHDS-19 | 10,7 | 5,45 | 1 | 5,35 |
Profils possibles :
Largeur entre 0.8mm et 13mm
Hauteur entre 0.8mm et 13mm
Epaisseur ≥0.3mm
Joints EMI en silicone chargé extrudé : Type D plein
Références/Dimensions
| Référence | A (mm) | B (mm) | R (mm) |
| CESDS-1 | 0,85 | 1,90 | 0,43 |
| CESDS-2 | 1,00 | 2,00 | 0,50 |
| CESDS-3 | 1,40 | 1,63 | 0,70 |
| CESDS-5 | 1,57 | 1,78 | 0,78 |
| CESDS-4 | 1,57 | 1,73 | 0,78 |
| CESDS-6 | 1,57 | 2,54 | 0,78 |
| CESDS-7 | 1,59 | 1,75 | 0,79 |
| CESDS-9 | 1,98 | 2,39 | 0,99 |
| CESDS-8 | 1,98 | 2,26 | 0,99 |
| CESDS-10 | 2,00 | 2,00 | 1,00 |
| CESDS-11 | 2,01 | 2,29 | 1,00 |
| CESDS-12 | 2,03 | 0,77 | 1,02 |
| CESDS-13 | 2,32 | 2,40 | 1,16 |
| CESDS-15 | 2,39 | 2,39 | 1,19 |
| CESDS-14 | 2,39 | 1,98 | 1,19 |
| CESDS-16 | 2,60 | 2,92 | 1,30 |
| CESDS-17 | 2,77 | 3,17 | 1,38 |
| CESDS-18 | 3,10 | 3,43 | 1,55 |
| CESDS-19 | 3,96 | 3,96 | 1,98 |
| CESDS-20 | 4,52 | 4,43 | 2,26 |
| CESDS-21 | 4,75 | 4,75 | 2,37 |
| CESDS-22 | 6,35 | 6,35 | 3,17 |
| CESDS-23 | 6,45 | 6,35 | 3,23 |
| CESDS-24 | 7,92 | 7,92 | 3,96 |
| CESDS-25 | 8,00 | 9,00 | 4,00 |
| CESDS-26 | 9,50 | 6,40 | 4,75 |
| CESDS-27 | 10,00 | 13,00 | 5,00 |
| CESDS-28 | 10,00 | 7,00 | 5,00 |
| CESDS-30 | 10,60 | 10,70 | 5,30 |
| CESDS-29 | 10,70 | 10,40 | 5,35 |
Profils possibles :
Largeur entre 0.8mm et 13mm
Hauteur entre 0.8mm et 13mm
Joints EMI (blindage CEM) bi-matière (IP)
Les joint EMI pour le blindage CEM/EMI en silicone bi-matière (silicone chargé et neutre) sont montés dans des gorges puis comprimés.
Ces joints EMI sont extrudés suivant des profils standards ou sur mesure. Ils assurent une étanchéité électromagnétique et aux fluides (jusqu’à IP69).
En savoir plus
Les joints de blindage CEM/EMI en bi-matière assurent une conductivité sur toute la longueur du joint en plus d’une étanchéité élevée contre les fluide (IP68 voir IP69, sous réserve d’un dimensionnement de gorge adéquat).
Les joints de blindage CEM bi-matières sont constitués de silicone neutre, ou fluorosilicone (plus résistant), et d’un silicone chargé de particules conductrices (Ni/C ou Ag/Al). Ces deux matières sont extrudées simultanément.
Le silicone chargé recouvre partiellement la section du joint, ce qui permet d’avoir un joint très souple.
Différents profils de joints sont disponibles, Compelma vous conseille sur les profils et sur les gorges à définir, suivant votre cahier des charges.
Ce type de joint est très performant autant en étanchéité IP qu’en performance de blindage avec une excellente résistance dans le temps.
Notre gamme de joints bi-matières est développée pour résister aux problèmes de corrosion et vieillissement notamment dans les environnements agressifs : brouillard salin, agents électrolytiques, huile, solvants, etc. Sur des plages de température de -55°C à +150°C.
Si un profil d’extrusion spécifique est nécessaire, nous pouvons le concevoir. Les profils d’extrusion sont garantis à vie, donc pas d’inquiétude à avoir sur d’éventuels frais d’outillage supplémentaires.
Le meilleur moyen de trouver le meilleur profil pour votre montage est de nous consulter 😃
Nous vous conseillons, pour le meilleur profil suivant votre gorge ou la meilleur gorge pour un profil spécifique.
Un projet, une demande ?
Joints EMI en silicone chargé extrudé : Type Bi-Matière – Profil M
Références/Dimensions
| Référence | A (mm) | B (mm) | C (mm) |
| CCEFMT-2 | 1,60 | 1,95 | 0,60 |
| CCEFMT-1 | 1,65 | 1,63 | 0,50 |
| CCEFMT-3 | 1,85 | 2,00 | 0,90 |
| CCEFMT-4 | 2,00 | 2,10 | 0,90 |
| CCEFMT-5 | 2,10 | 2,10 | |
| CCEFMT-6 | 3,00 | 3,00 | 0,81 |
| CCEFMT-7 | 3,00 | 3,45 | 0,81 |
| CCEFMT-10 | 3,00 | 2,95 | 1,40 |
| CCEFMT-12 | 3,10 | 3,68 | 1,94 |
Extrusion sur mesure à la demande.
Joints EMI en silicone chargé extrudé : Type Bi-Matière – Profil O (Ultra Soft)
Références/Dimensions
| Référence | A (mm) | B (mm) |
| CCESO-1 | 1,50 | |
| CCESO-2 | 1,87 | |
| CCESO-3 | 2,03 | |
| CCESO-4 | 3,20 | 1,00 |
| CCESO-5 | 3,96 | 2,36 |
| CCESO-6 | 6,30 | 4,30 |
Extrusion sur mesure à la demande.
